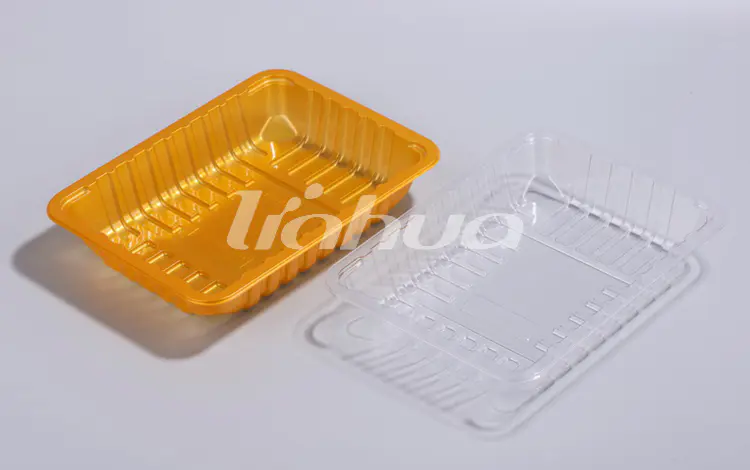

چگونه می توان عمق و هندسه صحیح سینی را برای سینی بسته بندی شده با خلاء (VSP) تعیین کرد تا از پوشش پوستی مناسب روی محصولات با شکل نامنظم اطمینان حاصل شود؟

عمق سینی صحیح برای a سینی بسته بندی شده با خلاء (VSP). باید باشد حداقل 10-15 میلی متر عمیق تر از بلندترین نقطه محصول است و هندسه سینی باید کاملاً منعکس کننده ردپای محصول باشد تا اجازه دهد که لایه پوست به طور یکنواخت بدون پل زدن، چروک شدن یا تماس ناقص پوشیده شود. درست کردن این مورد از همان ابتدا رایج ترین نقص های VSP را از بین می برد و مستقیماً از ماندگاری، یکپارچگی مهر و موم و ارائه خرده فروشی محافظت می کند.

این راهنما از طریق روش عملی برای اندازه‌گیری a می‌پردازد سینی بسته بندی شده با خلاء (VSP). به درستی - محاسبه عمق پوشش، انتخاب زاویه دیوار، ابعاد فلنج، و اینکه چگونه پیچیدگی شکل محصول باید بر هر تصمیم تاثیر بگذارد.

چرا عمق سینی تنها بحرانی ترین بعد است؟

در یک سینی بسته بندی شده با خلاء (VSP). ، لایه پوست تا بین حرارت داده می شود 130 درجه سانتی گراد و 160 درجه سانتی گراد و سپس با فشار خلاء روی محصول پایین کشیده می شود - معمولاً بین فشار باقیمانده 5 و 20 mbar . فیلم باید قبل از آب بندی به پایه سینی، از صفحه فلنج به سمت پایین و اطراف خطوط محصول حرکت کند.

اگر سینی خیلی کم عمق باشد، فیلم نمی تواند به طور کامل با کناره ها و قسمت های زیرین محصول مطابقت داشته باشد و حفره های هوایی ایجاد می کند که خلاء را به خطر می اندازد و اکسیداسیون را تسریع می کند. اگر سینی بیش از حد عمیق باشد، مواد اضافی فیلم در پایه چین خورده و چین و چروک می شود و یک بسته نامطلوب و نقاط نشت احتمالی در ناحیه مهر و موم ایجاد می شود.

قانون عملی: عمق داخلی سینی = حداکثر ارتفاع محصول 10 تا 15 میلی متر . برای برش های استخوانی یا غذاهای دریایی با عناصر بیرون زده، بافر را افزایش دهید 18-22 میلی متر به حساب کشش فیلم بر روی هندسه تیز.

اندازه گیری هندسه نامنظم محصول قبل از طراحی سینی

قبل از تعیین ابعاد سینی برای a سینی بسته بندی شده با خلاء (VSP). ، یک فرآیند ساخت یافته پروفایل محصول را انجام دهید. محصولات نامنظم - مانند قفسه گوشت بره، فیله سالمون کامل، یا مرغ شکم پر - را نمی توان به عنوان مستطیل های ساده در نظر گرفت.

اندازه گیری های کلیدی برای جمع آوری

• حداکثر ارتفاع (محور Z): بلندترین نقطه را در یک نمونه آماری معرف حداقل 20 تا 30 واحد اندازه گیری کنید. از مقدار صدک 95 استفاده کنید نه میانگین.
• ابعاد ردپای (محورهای X و Y): وسیع‌ترین و طولانی‌ترین وسعت‌ها از جمله هر عنصر آویزان را اندازه‌گیری کنید.
• عمق آندرکات: برای محصولات استخوانی، اندازه‌گیری کنید که فیلم چقدر باید از زیر یک استخوان یا لبه بیرون زده طی کند.
• تنوع وزن و چگالی: محصولات سنگین‌تر و متراکم‌تر در حین جاروبرقی فشرده می‌شوند و ارتفاع را تا حدودی تغییر می‌دهند 5-8٪ .

این اندازه‌گیری‌ها مستقیماً به عمق سینی و مشخصات هندسه دیوار می‌خورند و از طراحی مجدد ابزار پرهزینه پس از تولید اولیه جلوگیری می‌کنند.

زاویه دیوار و طراحی پیش نویس برای پوشش بهینه فیلم

زاویه دیوار جانبی - که زاویه پیش نویس نیز نامیده می شود - a سینی بسته بندی شده با خلاء (VSP). نقش مهمی در انطباق لایه پوست با لبه های محصول دارد. دیواری که بیش از حد عمودی است، حرکت فیلم را محدود می کند و باعث ایجاد پل در گوشه های سینی می شود.

دستورالعمل استاندارد صنعت توصیه می کند الف زاویه کشش 7 تا 12 درجه از عمودی برای برنامه های VSP برای محصولاتی با تغییرات ارتفاع مشخص یا کاهش قابل توجه، افزایش کشش به 14-18 درجه به فیلم فضای بیشتری برای انطباق بدون کشش بیش از حد می دهد.

شعاع گوشه مهم است

گوشه های داخلی تیز از شایع ترین علل شکست فیلم در الف هستند سینی بسته بندی شده با خلاء (VSP). . فیلم باید به طور همزمان در اطراف گوشه ها در دو محور کشیده شود و تنش را در آن نقطه متمرکز کند. به عنوان یک قاعده:

• شعاع گوشه پایه داخلی: حداقل 3 میلی متر، ایده آل 5-8 میلی متر
• شعاع انتقال داخلی دیوار به پایه: حداقل 4 میلی متر
• شعاع گوشه فلنج خارجی: حداقل 2 میلی متر برای پشتیبانی از فشار آب بندی ثابت

مشخصات پهنای فلنج و ناحیه مهر و موم

فلنج لبه افقی است سینی بسته بندی شده با خلاء (VSP). جایی که فیلم پوست به بستر سینی می‌چسبد. یک فلنج کوچک یا با طراحی ضعیف یکی از دلایل اصلی خرابی آب بندی در بسته های VSP خرده فروشی است.

عرض فلنج توصیه شده است 8 تا 12 میلی متر برای بسته های خرده فروشی استاندارد . برای سینی‌های بزرگ‌تر که محصولات بالای 800 گرم حمل می‌کنند، عرض فلنج را افزایش دهید 12-15 میلی متر برای توزیع یکنواخت فشار آب بندی و کاهش خطر لایه برداری در حین حمل و نقل.

سطح فلنج باید صاف و بدون پیچ و تاب باشد. مواد سینی با کریستالیته بالا مانند CPET یا rPET با محتوای بازیافتی > 30 درصد ، بیشتر در معرض اعوجاج فلنج در طول ترموفرمینگ هستند و به تلرانس های ابزار دقیق تری نیاز دارند - معمولا انحراف صافی ± 0.2 میلی متر در سراسر منطقه مهر و موم

مرجع عمق و هندسه سینی بر اساس دسته محصول

جدول زیر یک مرجع عملی برای انتخاب ارائه می دهد سینی بسته بندی شده با خلاء (VSP). ابعاد در میان رایج ترین دسته بندی محصولات پردازش شده در خطوط بسته بندی پوست:

چگونه ضخامت فیلم و کشش پذیری بر تصمیمات هندسه سینی تأثیر می گذارد

فیلم پوست مورد استفاده در a سینی بسته بندی شده با خلاء (VSP). بی نهایت کشش پذیر نیست اکثر فیلم های تجاری VSP بالا ساختارهای اکسترود شده با ضخامت کل هستند 50 تا 100 میکرومتر و ازدیاد طول در شکست 300% تا 600% . با این حال، عمق کشش موثر بدون نازک شدن یا سوراخ کردن سوزن به طور قابل توجهی محافظه کارانه تر است - معمولاً محدود به نسبت های قرعه کشی 1:1.5 تا 1:2.5 (عمق تا کوچکترین بعد جانبی).

این بدان معنی است که برای یک سینی باریک با عرض داخلی از 80 میلی متر حداکثر عمق قابل اعتماد کشش فیلم پوست تقریباً است 120-200 میلی متر . فراتر از این، نازک شدن لایه در گوشه های پایه به یک خطر ساختاری تبدیل می شود. اگر عمق محصول شما از این نسبت ها بیشتر است، راه حل این است که هندسه سینی را به جای عمیق تر کردن آن گسترش دهید – توزیع تنش کشش فیلم در سطح بزرگ تری.

برای محصولات استخوانی یا لبه های تیز، همیشه یک فیلم با علامت مشخص کنید حداقل مقاومت در برابر سوراخ شدن 15-20 نیوتن بدون توجه به ضخامت، توسط ASTM F1306 یا معادل آن اندازه گیری می شود.

اعتبار سنجی ابزار و پروتکل آزمایشی برای فرمت های سینی VSP جدید

هنگامی که ابعاد سینی مشخص شد، یک آزمایش اعتبارسنجی ساختاریافته قبل از تعهد به تولید ابزار کامل برای سینی بسته بندی شده با خلاء (VSP). قالب پرش از این مرحله گرانترین اشتباه در راه اندازی خط VSP است.

مراحل اعتبار سنجی توصیه شده

1. تولید سینی نمونه اولیه: یک دسته کوچک از 200 تا 500 سینی را با استفاده از ابزارهای نرم یا درج های چاپ سه بعدی در ابعاد مورد نظر قبل از برش دادن ابزار فولادی اجرا کنید.
2. ارزیابی پرده فیلم: به صورت بصری برای پل زدن، چروک شدن و یکنواختی تماس در یک نمونه 30 واحدی در هر SKU بررسی کنید.
3. آزمایش اکسیژن باقیمانده: اندازه گیری اکسیژن فضای سر با استفاده از یک آنالایزر اکسیژن. هدف: <0.5٪ O2 برای کاربردهای گوشت تازه
4. تست استحکام لایه برداری مهر و موم: آزمایش قدرت لایه برداری بر اساس ASTM F88 انجام دهید. حداقل مقدار قابل قبول برای VSP خرده فروشی: 8-15 N/15mm .
5. مطالعه ماندگاری سریع: بسته ها را در دمای خرده فروشی هدف نگهداری کنید (معمولا 0 تا 4 درجه سانتی گراد ) و کیفیت میکروبیولوژیکی و بصری را در روزهای 3، 7، 14 و 21 ارزیابی کنید.
6. شبیه سازی توزیع: بسته های مهر و موم شده را به ISTA 2A یا آزمایش حمل و نقل معادل آن برای شناسایی هرگونه خرابی مهر و موم مربوط به هندسه تحت تنش مکانیکی قرار دهید.

تنها پس از گذراندن تمام شش مرحله اعتبار سنجی باید ابزار تولید نهایی راه اندازی شود. این فرآیند معمولاً اضافه می کند 3-6 هفته به یک فرمت جدید VSP Tray راه اندازی شد، اما از فراخوان های بسیار پرهزینه تر یا توقف خط پس از راه اندازی جلوگیری می کند.

اشتباهات رایج هندسه و نحوه اجتناب از آنها

حتی مهندسان باتجربه بسته بندی هنگام تعیین a با خطاهای هندسی مکرر مواجه می شوند سینی بسته بندی شده با خلاء (VSP). برای یک محصول جدید موارد زیر اغلب مواردی هستند که با آن مواجه می شوند:

• کوچک کردن عمق سینی بر اساس ارتفاع متوسط محصول به جای صدک 95: همیشه برای بزرگترین واحد محصول واقع بینانه طراحی کنید، نه متوسط. یک محصول بزرگ با فیلم پل زدن، ادعای ماندگاری کل بسته را باطل می کند.
• استفاده از سینی مستطیلی برای یک محصول بیضی یا نامتقارن: فضای خالی بیش از حد در گوشه های سینی باعث افزایش استرس کشش فیلم و ایجاد چروک می شود. سینی های سفارشی یا بیضی شکل به میزان قابل توجهی پوشش را برای محصولاتی مانند ماهی کامل یا چوب طبل بهبود می بخشد.
• نادیده گرفتن ارتفاع پد جاذب در محاسبات عمقی: یک پد جاذب 3-5 میلی متری ارتفاع موثر محصول را افزایش می دهد و باید در مشخصات عمق سینی لحاظ شود.
• تعیین فلنجی که برای ابزار آب بندی خیلی باریک است: فلنج باریک تر از 7 میلی متر به ندرت سطح آب بندی کافی را برای پیوند هرمتیک ثابت در طول یک دوره کامل تولید فراهم می کند.
• عدم توجه به انباشته شدن سینی در طول توزیع زنجیره سرد: سینی‌های عمیق‌تر با زوایای پیش‌کش تند بیشتر در معرض فرو ریختن یا تغییر شکل تحت بارهای انباشته هستند. حداقل ضخامت دیوار را مشخص کنید 0.4-0.6 میلی متر برای سینی های rPET در قالب‌های ترسیم عمیق.
